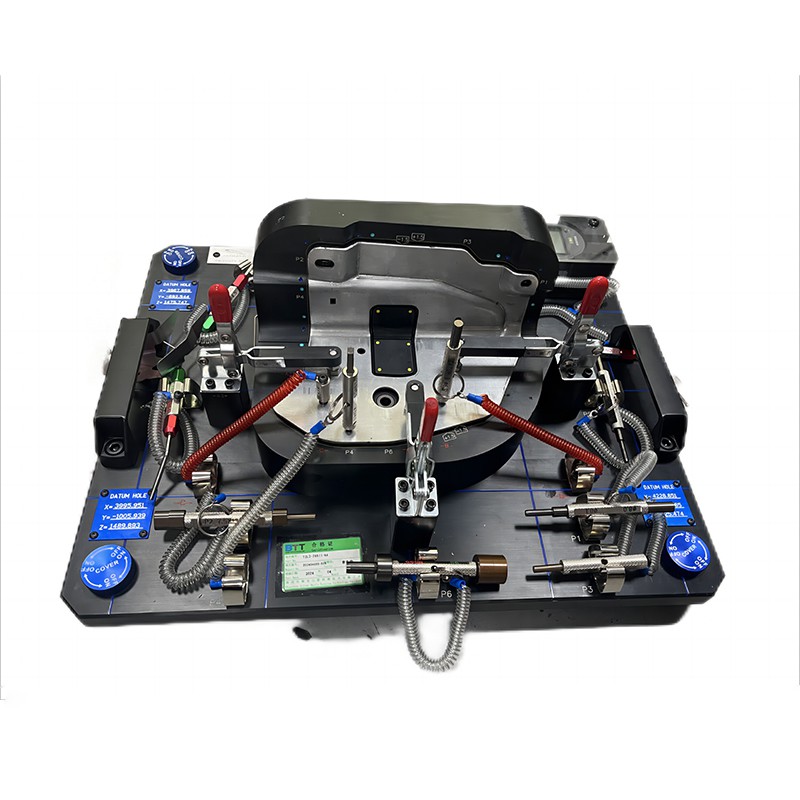

Provjera učvršćenja

• Sastavljanje automobilskih dijelova:

Priključci za provjeru naširoko se koriste u automobilskoj industriji ili drugim industrijama za provjeru dimenzija komponenti kao što su elementi šasije i unutarnja oprema. Oni osiguravaju da dijelovi pravilno pristaju zajedno tijekom sastavljanja i zadovoljavaju stroge standarde izvedbe.

• Okruženja masovne proizvodnje:

Ako se proizvode velike količine identičnih ili sličnih dijelova, uređaji za provjeru osiguravaju troškovno učinkovito rješenje za osiguranje ujednačenosti i preciznosti. To je ključno za postizanje proizvodnih ciljeva bez kompromisa u kvaliteti.

• Zamjena specijaliziranih mjernih alata:

Provjera učvršćenja služi kao svestrana alternativa specijaliziranim mjernim alatima kao što su mjerači utikača i OD mjerači. Nudi jednostavnost rada dok još uvijek pružaju točna mjerenja, što ih čini prikladnima za širok raspon proizvodnih primjena u automobilskoj industriji, zrakoplovstvu, elektronici i tako dalje...

Provjera učvršćenja igra neprocjenjivu ulogu u proizvodnim industrijama kao što su štancanje metala ili brizganje plastike, pomažući osigurati da su proizvodi u skladu sa željenim specifikacijama i standardima. Imaju sljedeće prednosti:

1. Smanjuje ili ponekad eliminira napore označavanja, mjerenja i postavljanja obratka na stroj, povećavajući učinkovitost proizvodnje.
2. Povećava točnost obrade i osigurava zamjenjivost.
3. Povećava produktivnost zbog povećanja sjemena, posmaka i dubine rezanja, jer šablone i učvršćenja pružaju veliku čvrstoću stezanja.
4. Povećava produktivnost zbog mogućnosti obrade dva ili više izratka istovremeno ili broja reznih alata.
5. Štedi radnu snagu smanjenjem ručnog rukovanja.
6. Jednostavan je za rukovanje, dovoljna je polukvalificirana radna snaga.
7. Povećava svestranost alatnih strojeva.
8. Izradak i alat se relativno nalaze na svojim točnim pozicijama prije operacije automatski u zanemarivom vremenu. Tako se smanjuje vrijeme ciklusa proizvoda.
9. Varijabilnost dimenzija u masovnoj proizvodnji je vrlo niska tako da proizvodni procesi podržani upotrebom šablona i učvršćenja održavaju dosljednu kvalitetu.
10. Smanjuje vrijeme proizvodnog ciklusa pa povećava proizvodni kapacitet.
11. Moguć je rad s više od jednog alata na istom izratku.
12. Nema dodatne potrebe za ispitivanjem veličine proizvoda pod uvjetom da je osigurana kvaliteta korištenih šablona i pribora, tako da se time štedi vrijeme provjere kvalitete.

Dizajniranje i izrada učvršćenja za provjeru ključni su koraci prema osiguravanju preciznosti u proizvodnim procesima, pri čemu izrada zahtijeva pažljivo planiranje, obraćanje pažnje na detalje i dubinsko poznavanje inženjerskih principa. Evo nekoliko koraka koji vam mogu pomoći u ovom procesu.

1. Prije svega, prikupljanje informacija mora uključivati ​​dimenzije, tolerancije i sve posebne zahtjeve ili značajke koje zahtijevaju pregled.
2. Nakon što je 3D CAD model vašeg dijela konstruiran korištenjem posebnog softvera, upotrijebite ovaj model kao osnovu za projektiranje njegovog učvršćenja za provjeru. Usredotočenost na usklađivanje referentnih točaka i osiguravanje dostupnosti pristupa mjernim instrumentima od vitalne je važnosti za uspjeh dizajna.
3. Nakon što je CAD model dovršen, počnite dizajnirati svoj uređaj koristeći odgovarajuće materijale poput aluminija ili čelika. Imajte na umu stabilnost, krutost i jednostavnost sastavljanja u ovoj fazi projektiranja. Učvršćenja bi trebala sadržavati značajke za točno pozicioniranje dijelova za mjerenje. Koristite referentne podatke iz tehničkih crteža kako biste precizno odredili te lokacije.
4. Razmotrite mogućnost uključivanja raznih mjerača ili senzora u svoj dizajn uređaja za provjeru kako biste postigli točna mjerenja, od jednostavnih mjerača za rad/zabranu rada do složenijih elektroničkih sondi ili sustava za vid.
5. Prije dovršetka dizajna, ako je moguće, izvedite virtualne simulacije kako biste otkrili moguće smetnje ili sukobe s drugim komponentama tijekom rada i osigurali funkcionalnost te kasnije smanjili skupe prerade. Time se jamči učinkovitost dok se istovremeno sprječavaju skupe prerade kasnije.
6. Nakon što je dizajn odobren, temeljito ga digitalno provjerite prije nego što krenete s izradom. Tehnike CNC obrade kao što je glodanje, bušenje, tokarenje, mogu se koristiti zajedno s tradicionalnim ručnim alatima kao što su bušilice za pile za rezanje oblika i sastavljanje pojedinačnih komponenti prema specifikacijama koje je dostavio klijent za finalno sastavljene proizvode.
